ダイカストのパーティングラインとは何ですか?またその設計方法は何ですか?

ダイカストは、溶融金属を高圧下で金型キャビティに押し込み、高精度で滑らかな表面を備えた精密部品を作成する製造プロセスです。このプロセスで重要な要素の 1 つはパーティング ラインであり、最終製品の品質とダイカスト プロセスの効率に大きな影響を与えます。老舗のダイカスト サプライヤーとして、当社はパーティング ラインに関する深い知識と豊富な経験を持っており、パーティング ラインとは何か、その設計方法についての洞察をここで共有します。

ダイカストのパーティングラインとは何ですか?

ダイカストにおけるパーティング ラインは、金型の 2 つの半分が交わる境界です。溶融金属が金型キャビティに射出されるとき、パーティング ラインは金型の上部と下部を分ける線です。これは、鋳造部品の外観と構造的完全性に影響を与えるだけでなく、取り出し、通気、ゲート設計の容易さにも影響するため、ダイカスト作業において重要な要素です。

パーティング ラインによって、金型がどのように開かれ、部品が金型から取り外されるかが決まります。明確に定義されたパーティング ラインは、脱型プロセス中に損傷を与えることなく部品をスムーズに取り出すことができることを保証する必要があります。さらに、これは、パーティング ラインに沿ってダイの 2 つの半分の間からはみ出す余分な金属であるバリの存在にも影響します。

適切に設計されたパーティング ラインの重要性

以下の理由から、パーティング ラインを適切に設計することが不可欠です。

1. 部品の取り外しが容易: 適切に設計されたパーティング ラインにより、鋳造部品を金型から簡単に取り出すことができます。これにより、部品や金型が損傷するリスクが軽減され、製造プロセス全体の生産性が向上します。
2. フラッシュの低減: バリは、ダイカストプロセスの不要な副産物です。パーティング ラインを最適化することでバリの発生を最小限に抑えることができ、材料を節約できるだけでなく、トリミングなどの後処理作業の必要性も軽減します。
3. 部品品質の向上: パーティング ラインの設計は、金型キャビティへの溶融金属の流れに影響を与える可能性があります。適切に配置されたパーティング ラインにより、キャビティの均一な充填が確保され、一貫した機械的特性、最小限の気孔率、より優れた表面仕上げを備えた部品の製造に役立ちます。
4. 強化されたゲートとベント: パーティング ラインの位置は、ゲートおよび通気システムと密接に関係しています。適切なパーティング ラインにより、溶融金属の流れの方向と速度を制御するより効率的なゲート設計と、金型キャビティから空気やガスを除去するのに役立つ通気性の向上が可能になり、多孔性やブローホールなどの欠陥が防止されます。

パーティング ラインを設計する際に考慮すべき要素

ダイカスト部品のパーティング ラインを設計するときは、いくつかの要素を考慮する必要があります。

1. 部品の形状: パーツの形状とサイズは、パーティング ラインを決定する上で重要な役割を果たします。複雑な形状の場合は、干渉なく部品をダイから取り出すことができるように、より慎重な検討が必要になる場合があります。たとえば、アンダーカットのある部品には、特別な排出機構や複数のパーティング ラインが必要な場合があります。
2. 表面仕上げの要件: 部品に特定の表面仕上げ要件がある場合、目に見える表面への影響を最小限に抑える方法でパーティング ラインを配置する必要があります。これには、重要ではない領域にパーティング ラインを配置するか、最終部品のパーティング ラインの外観を減らすテクニックを使用することが含まれる場合があります。
3. ゲートおよび通気設計: 前述したように、パーティング ラインはゲートおよび通気システムと一致している必要があります。ゲート システムは溶融金属が金型キャビティに入るチャネルを提供し、通気システムは空気とガスを逃がします。パーティング ラインは、両方のシステムが適切に機能するように設計する必要があります。
4. 排出機構: 突き出し機構の選択もパーティング ラインの設計に影響を与える可能性があります。エジェクタ ピン、スリーブ、ストリッパ プレートなどのさまざまな排出機構には、パーティング ラインの位置と方向に対する要件が異なります。

パーティングラインの設計ガイドライン

ダイカスト サプライヤーとしての経験に基づいて、パーティング ラインの実用的な設計ガイドラインをいくつか示します。

1. パーティングラインを単純化する: パーティング ラインはできるだけシンプルにします。パーティング ラインが複雑になると、金型のコストが増加し、製造が困難になる可能性があります。一般に、非常に不規則なパーティング ラインよりも、直線またはわずかに湾曲したパーティング ラインが好まれます。
2. アンダーカットを避ける: アンダーカットがあると、金型から部品を取り出すことが困難になる場合があります。可能であれば、アンダーカットを排除するか最小限に抑えるように部品を設計してください。アンダーカットが避けられない場合は、サイドアクション機構または複数のパーティング ラインを使用して、部品の取り外しを容易にします。
3. パーティング ラインを重要でないサーフェスに配置する: 高品質の表面仕上げを確保するために、目に見えない領域や高精度の仕上げが必要ない領域にパーティング ラインを配置します。これにより、後処理の必要性が減り、部品の全体的な外観が向上します。
4. ゲートとベントを最適化する: パーティング ラインは、効率的なゲートと通気ができるように設計する必要があります。ゲートは金型キャビティへのスムーズな充填を確保するためにパーティング ラインの近くに配置する必要があり、射出プロセス中に空気とガスが逃げられるようにベントを配置する必要があります。
5. 抜き勾配を考慮する: 抜き勾配は、ダイからの取り出しを容易にするために部品の垂直面に適用されるテーパーです。パーティング ラインを設計するときは、パーティング ラインの両側に十分な抜き勾配があることを確認してください。これにより、部品が金型に引っかかるのを防ぎ、取り出し時の損傷のリスクが軽減されます。

各種製品のパーティングライン設計例

パーティング ライン設計の重要性を説明するために、いくつかの例を見てみましょう。

1. 通信機器シェル: 通信機器のシェルの場合、シームレスな外観とコンポーネントの良好な適合を確保するために、パーティング ラインを慎重に設計する必要があります。パーティング ラインは、シェル全体の美観への影響を最小限に抑えるために、エッジまたは目に見えない領域に沿って配置されることがよくあります。さらに、薄壁セクションの適切な充填を確保するために、ゲートと通気の要件に対応するように設計する必要があります。

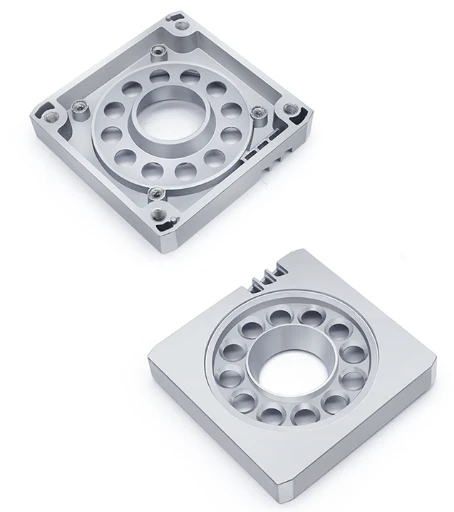

2. アルミニウム合金モニター金属フレーム: アルミニウム合金モニター金属フレームの場合、パーティング ラインはフレームの構造的完全性と表面仕上げに影響を与える可能性があります。適切に設計されたパーティング ラインは、フレームの取り出しを容易にし、バリの形成を最小限に抑える方法で配置する必要があります。ゲート システムは、溶融アルミニウムがフレームの複雑なコーナーやエッジに均一に充填されるように、パーティング ラインと組み合わせて設計する必要があります。
3. AC/MCコネクタ: AC/MC コネクタの場合、コネクタの電気的性能と機械的強度を確保するために、パーティング ラインを正確に配置する必要があります。設計では、溶融亜鉛がパーティング ラインに沿って漏れ出て、短絡やその他の電気的問題が発生することを防止する必要があります。さらに、パーティング ラインは、内部コンポーネントを適切に配置し、組み立てが容易になるように設計する必要があります。

結論

パーティングラインはダイカスト工程において重要な要素です。適切に設計されたパーティング ラインは、鋳造部品の品質を大幅に向上させ、製造プロセスの効率を高め、生産コストを削減します。ダイカストのサプライヤーとして、当社はお客様が特定の製品に最適なパーティング ラインを設計できるよう支援する専門知識とリソースを備えています。必要かどうか通信機器シェル、アルミニウム合金モニター金属フレーム、またはAC/MCコネクタ、当社は高品質のダイカストソリューションを提供できます。

当社の製品やサービスにご興味がございましたら、詳細な打ち合わせや商談についてお気軽にお問い合わせください。当社の専門家チームは、部品設計から最終生産に至るまで、ダイカストプロセスのあらゆる段階でお客様を支援する用意ができています。
